Metzler Klingel Transformator Klingeltrafo | 8V 12V 24V AC Wechselstrom
Metzler Klingel Transformator Klingeltrafo | 8V 12V 24V AC Wechselstrom
Zertifizierter Metzler PremiumpartnerBeratung, Vorkonfiguration und SupportIhre Vorteile
Wir helfen Ihnen bei der Auswahl Ihrer Metzler Anlage, bieten eine passende Vorkonfiguration an und unterstützen Sie bei Fragen zur Einrichtung und Nutzung.
Welche App brauche ich?
Welche App brauche ich?
Alle aktuellen Videosprechanlagen von Metzler, also die VDM10, SDM10 sowie ADM10 können dauerhaft kostenlos mit der HIK-Connect App genutzt werden.
Benötige ich zwingend eine Innenstation?
Benötige ich zwingend eine Innenstation?
Über SIP ist der Betrieb auch ohne Innenstation möglich.
Wenn Sie die Smartphone-App nutzen möchten, benötigen Sie eine passende Innenstation. Die App wird mit der jeweiligen Innenstation gekoppelt.
Was sind die Unterschiede zwischen den Innenstationen?
Was sind die Unterschiede zwischen den Innenstationen?
Zur Zeit gibt es drei verschiedene Innenstationen. Home, Pro und Ultra. Jedes Modell hat die gleichen Funktionen, sie unterscheiden sich hauptsächlich in der Optik. Die Innenstation Home ist das einzige Modell, welches auch in 2-Draht erhältlich ist.
Home ist das Basismodell mit einem 7 Zoll großen LCD Display. Erhältlich in Schwarz und Weiß.
Das Modell Pro hat zwar auch wie das Modell Home eine Bildschirmdiagonale von 7 Zoll, jedoch wird hier auf ein IPS Display gesetzt. IPS hat im vergleich zu LCD den Vorteil, dass Farben kräftiger und genauer wirken. Außerdem ist bei einem IPS Display der Blickwinkel größer, wodurch man auch von der Seite, Oben oder Unten das Bild gut und Farbgetreu erkennen kann. Zusätzlich hat die Innenstation Pro einen Physischen Taster zum Türöffnen, bei den anderen Modellen wird dieser nur digital auf dem Display angezeigt. Aktiv ist dieser als Kindersicherung aber nur, während das Livebild zu sehen ist. Erhältlich in Schwarz mit grauer Aluminiumfront.
Die Innenstation Ultra hat die größte Bildschirmdiagonale, mit 10 Zoll. Der Displaytyp und die Auflösung ist identisch zum Modell Home. Im gesamten unterscheidet sie sich somit nur in der Größe vom Basismodell Home. Erhältlich nur in schwarz.
Ihre Anlage zusammenstellen
Wählen Sie Ihre gewünschte Ausführung und die passenden Komponenten. Zubehör und Service können Sie anschließend ergänzen.
Der Startpreis gilt für die Außenstation.
Sofort Verfügbar Lieferzeit: 1-3 Werktage
Gut zu wissen
Beratung und Produktdetails
Sie möchten die Einrichtung abgeben? Wählen Sie im Konfigurator eine Vorab-Konfiguration oder eine Remote-Konfiguration nach dem Einbau.
Wir sind zertifizierter Metzler Premiumpartner und stehen Ihnen bei Fragen gerne zur Verfügung!
Weitere Fragen und Antworten gibt es HIER
Beratung: 0681 / 509 811 09 oder info@wenobis.de
Produktdetails und technische Daten

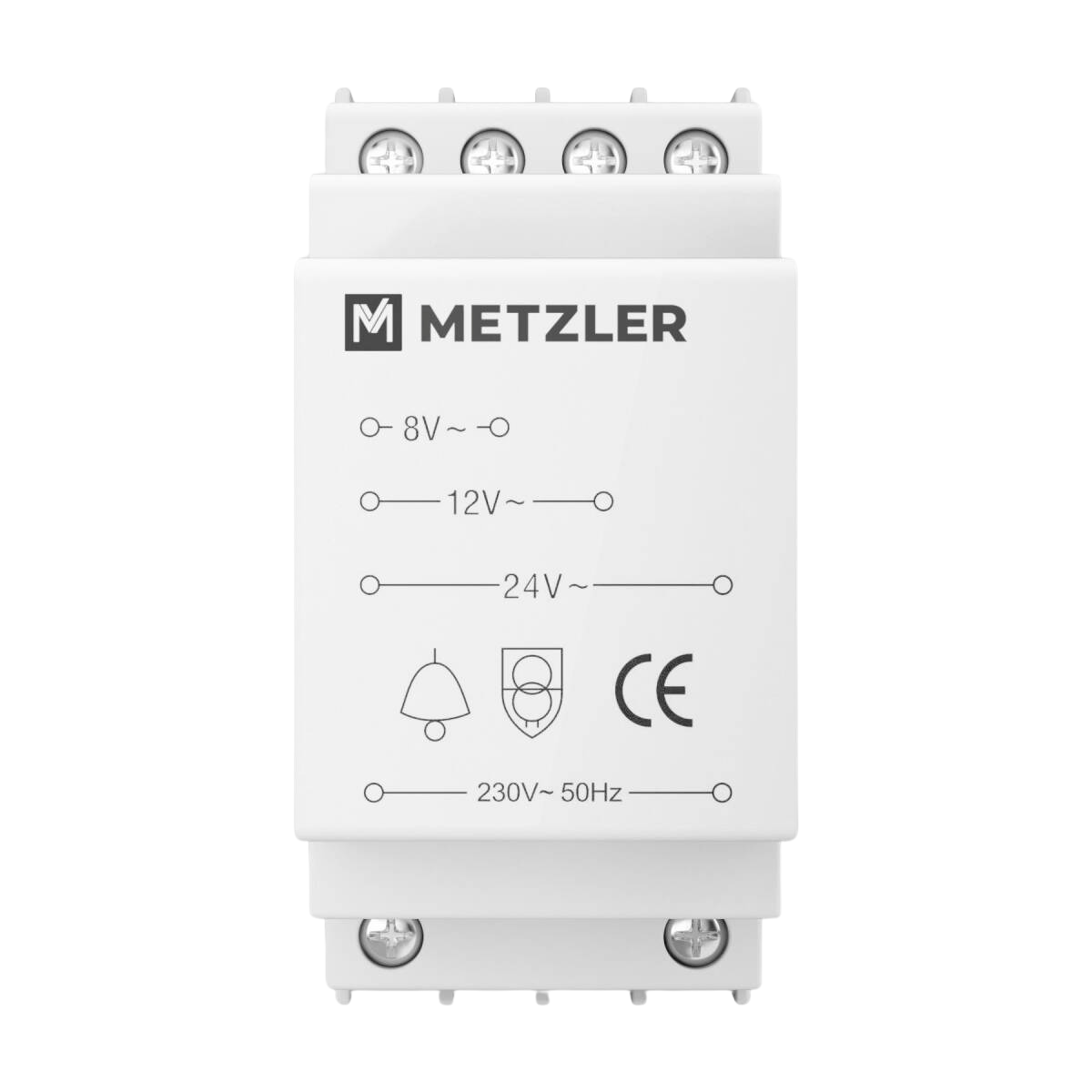

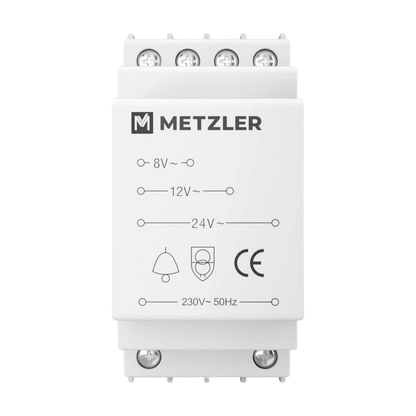

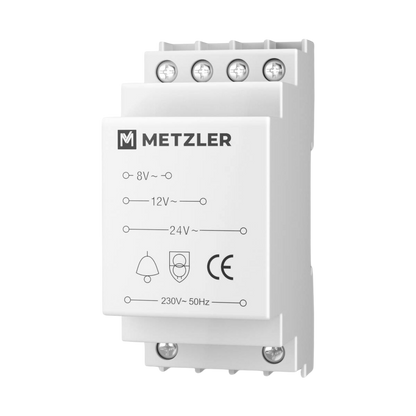

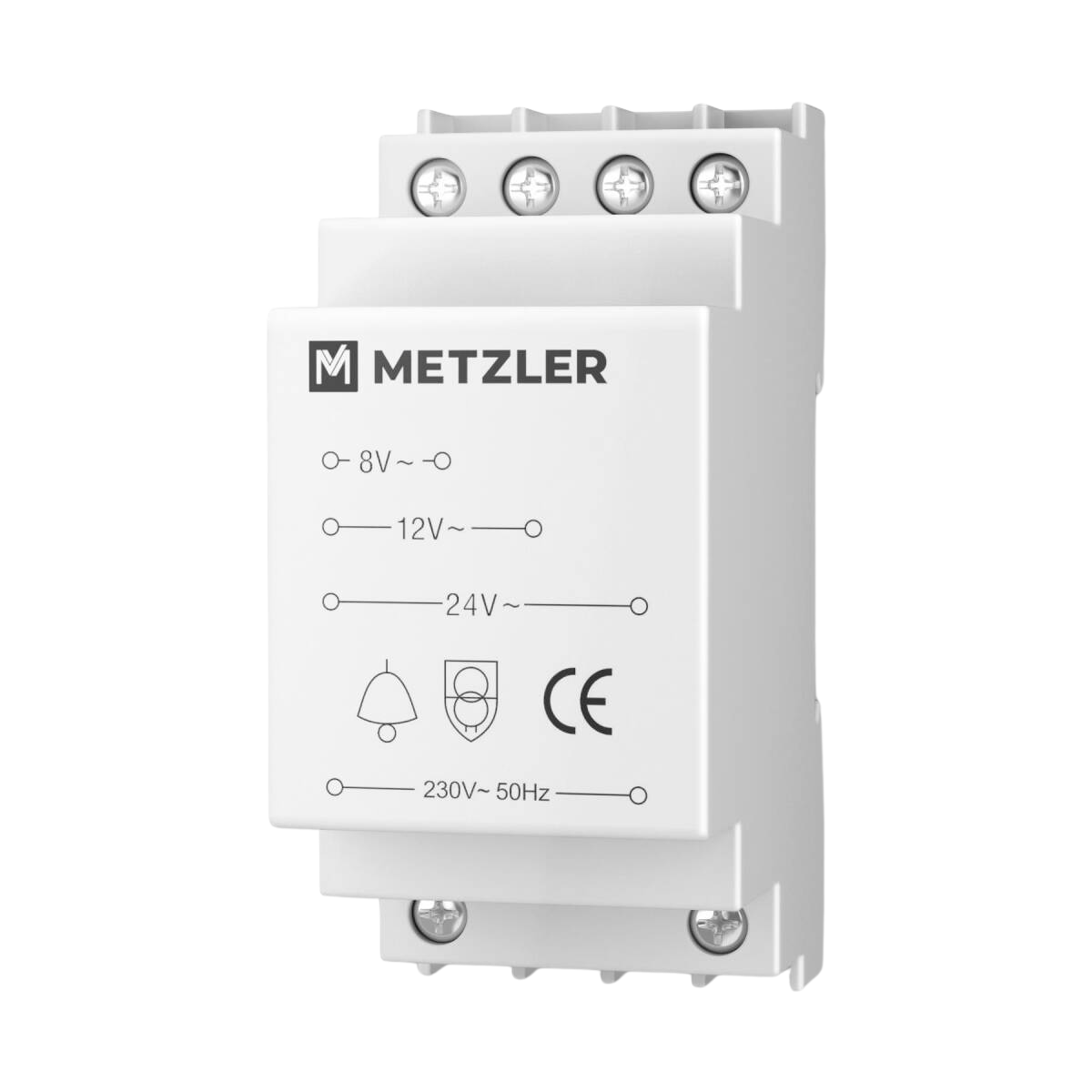

Metzler Türklingel Transformator 8V-24V für Hutschiene
▸ Technische Details
Bemessungs-Eingangsspannung: AC 230 V 50 Hz
Bemessungs-Ausgangsspannung: AC 8V, 12V oder 24 V
Bemessungs-Ausgangsleistung: 8 VA
Bemessungs-Ausgangsstrom: 1A
Schutzklasse: Schutzisolierung
Schutzart: IP 20
Berührungsschutz: Nach DIN VDE 0106 Teil 100 (BGV A2)
Kurzschlußfestigkeit: Ja
Bemessungstemperatur: ta40/E (+ 40 °C am Einbauort)
Umgebungstemperatur: ta25/E (+ 25 °C am Einbauort)
Anschlußquerschnitt: 10 mm2
Verlustleistung: Max. 4 W
Abmessungen HxBxT: 85x65x35mm
Einbaubreite: 35mm = 2 Module/ Teilungseinheiten
Montage: An 35mm DIN Hutschiene
Gewicht: 345g
Farbe: RAL 7035, grau
▸ Kurzschlussfestigkeit
Das Gerät verfügt über eine elektronische Abschaltung im Falle eines Kurzschlusses, Überlast im sekundären Schaltkreis, Leerlauf oder Übertemperatur. Nach Beheben des Fehlers kehrt das Gerät automatisch in den sicheren Betriebsmodus zurück.
▸ Wichtige Installationshinweise
Das Gerät ist konform zur Direktive 2004/108/EC für die elektromagnetische Verträglichkeit und zur Niederspannungsrichtlinie 2006/95/EC.
- Vor Installations- und Wartungsarbeiten ist die Netzspannung zu unterbrechen und gegen versehentliches Wiedereinschalten zu sichern.
- Anschluss: Befestigen Sie den Klingeltransformator auf der Verteilerschiene im Elektroverteiler. Schließen Sie die Spannungsversorgung L und N an die beiden unteren 230-V-Klemmen an. Schließen Sie die zwei Klingeldrähte an die gewünschten (8 / 12 oder 24 V) Klemmen des Klingeltransformators an.
- Der Klingeltransformator ist für eine kurzzeitige Belastung ausgelegt.
- Das Gerät ist nur für den Innenbereich geeignet. Schützen Sie das Gerät vor übermäßiger Hitze.
- Die angegeben Last, die auf dem Gerät angegeben ist, darf niemals überschritten oder unterschritten werden.
- Im Inneren des Gerätes herrschen gefährliche Spannungen, ein vorhandenes Gehäuse dient der Sicherheit und darf nicht geöffnet werden. Es befindet sich keine zu wartenden Teile im Inneren des Gehäuses.
- Sollte das Gerät für andere als die angegebenen Zwecke verwendet oder falsch angeschlossen werden, so wird keine Haftung/ Gewährleistung für eventuell entstehende Schäden übernommen.
- Maßnahmen vor dem Wiedereinschalten : Werkzeug und Hilfsmittel entfernen. Gefahrenbereich verlassen. Kurzschließung und Erdung zuerst an der Arbeitsstelle, danach an den übrigen Stellen aufheben. Erdungsseil zuerst von den Anlagenteilen, danach von der Erde heben. Anlagenteile und Leitungen ohne Erdungsseil (sofern zuvor vorhanden) dürfen nicht mehr berührt werden. Entfernte Schutzverkleidungen und Sicherheitsschilder wieder anbringen. Schutzmaßnahmen an den Schaltstellen erst nach Freimeldung von den Arbeitsstellen aufheben.
